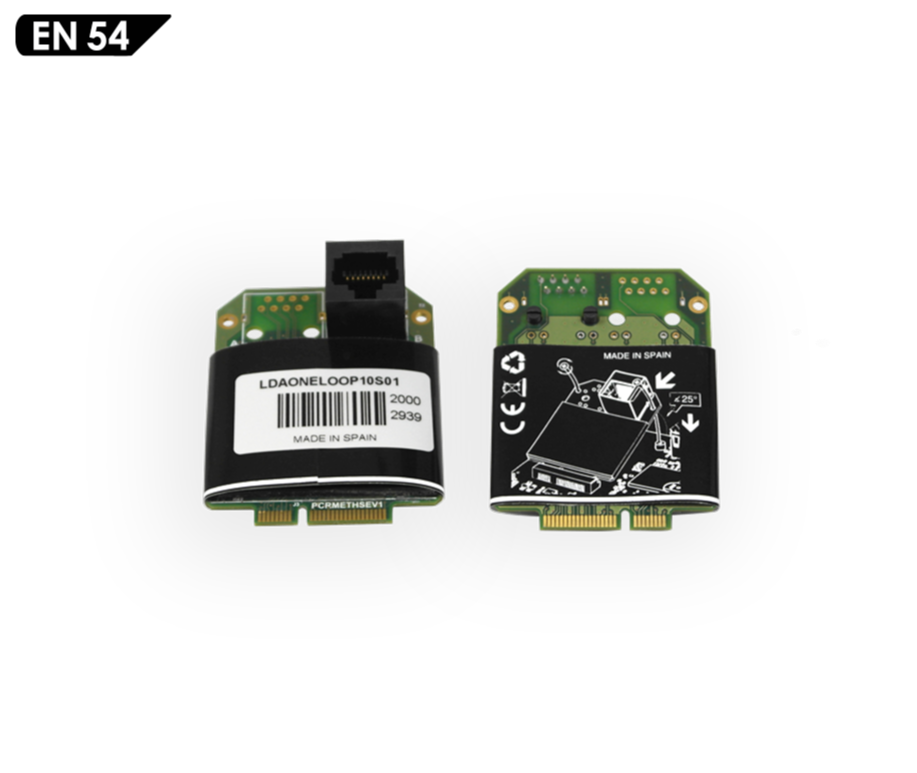

Donanımsal LDA Audio Tech ONE-LOOP haberleşme modülü; acil tahliye, yangın algılama, genel seslendirme ve acil anons şebekelerinde merkezi kontrol üniteleri arasında veri bağlantısı kurulması amacıyla tasarlanmış bir saha genişletme bileşenidir. Bu mekanik haberleşme modülü yapısı sayesinde otellerde, kampüslerde ve alışveriş merkezlerinde veri sinyalleri dağıtılır. RS-485 bağlantı protokolü vasıtasıyla kapalı loop ring topolojisi gereksinimlerine uygun olarak imal edilen teknik haberleşme modülü, ONE-500 ana sistem panellerine doğrudan bağlanır. Saha hatlarında meydana gelen donanımsal entegrasyon süreçlerinin işlenmesinde görev üstlenen bu entegre haberleşme modülü, yedekli redundant haberleşme mimarisi vasıtasıyla elektriksel veri akışını denetler. Bu modüler haberleşme modülü, ana seslendirme kasalarının iç donanım yuvalarında konumlandırılır.

Bünyesinde yer alan mini PCI-e kart şeması sayesinde bir işletim gerçekleştiren bu standart haberleşme modülü, elektronik devre yüzeyi barındırır. Sinyal hattından aktarılan veri yapısı üzerinden izleme yapan mevcut haberleşme modülü, arıza durumlarında elektriksel redundant hat akışı oluşturur. Tek başına bağımsız bir anons paneli teşkil etmeyen bu teknik haberleşme modülü, çok zonlu tesislerin şebeke saha koşullarına uyum sergiler.

Teknik Özellikler:

Ürün Tipi: Acil Anons Sistemleri İçin İmal Edilmiş Genişleme Esaslı Veri İletişim Ünitesi

Model Varyant Seçenekleri: Kart Kapasitesine Göre Değişen ONE-LOOP04 Ve ONE-LOOP10 Modelleri

ONE-LOOP04 Kapasite Limitleri: Maksimum 4 Adet Cihaz Bağlantısı İle En Fazla 24 Zone Desteği

ONE-LOOP10 Kapasite Limitleri: Maksimum 10 Adet Cihaz Bağlantısı İle En Fazla 60 Zone Desteği

Haberleşme Portu Ve Topolojisi: RS-485 Protokolü İle Çalışan Kapalı Loop Ring Hat Altyapısı

Mesafe Sınır Parametreleri: Node Başına Azami 200 Metre, Toplam Çevrimde En Fazla 800 Metre

Fiziksel Form Faktör Bilgisi: Ana Panel Kart Yuvalarına Uygun Standart Mini PCI-e Mimarisi

İşlevsel Özellikler:

Montaj Biçimi ve Şeması: ONE-500 Şasisi İçerisindeki Mini PCI-e Slotlarına Yapılan Donanımsal Entegrasyon

Kullanım Sahası Parametresi: Çok Zonlu Yapılar, Oteller, Alışveriş Merkezleri Ve Kampüs Projeleri Hatları

Fiziksel Özellikler:

Gövde Ölçüleri ve Mekanik Hacim: 150 Gram Kütleye Sahip Elektronik Kart Baskı Devre Tasarımı

Çalışma Koşulları:

Sistem Bağımlılık Detayı: ONE-500 Sistemi İle Birlikte Kullanılır, Tek Başına Çalışma Özelliği Yoktur
